路灯杆开卷生产线，型号：CTLA6X1600
(全自动型,四重式校平)
自动型：板料长度数控，切边和斜剪，堆垛带自动装置
应用：用于路灯杆材料的开卷，校平，剪切，切边和梯形板斜剪，以获得一头大以头小的路灯杆板材

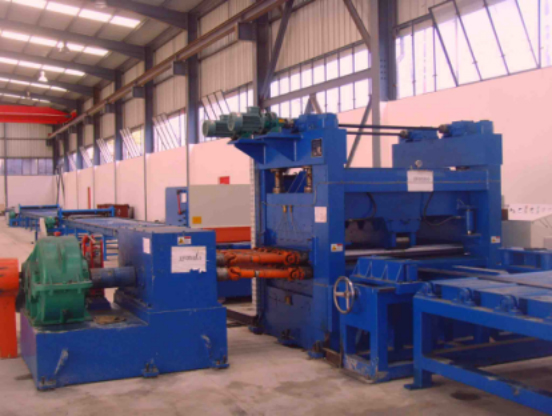

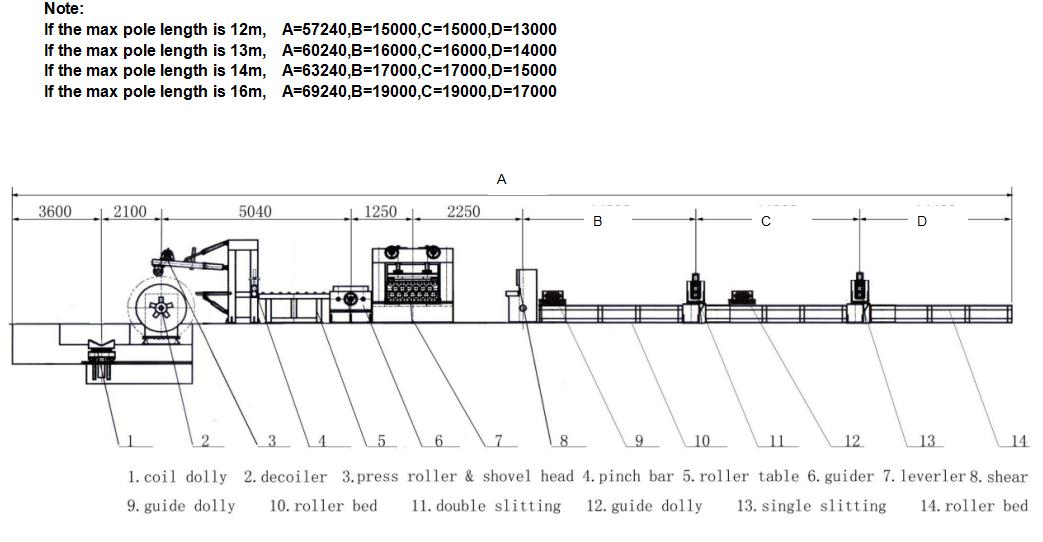

技术参数和生产线组成
1.材料厚度：2～6mm, Q235
2.材料宽度：800-1600mm
3.卷重：15ton
4.钢卷内径：Φ500mm-Φ750mm
5.校平速度：5- 15m/min
6.辊子数量：13
7.辊子直径：130mm
8.长度范围：2000～12000mm
9.长度公差：±15mm
10.主电机功率，总功率：37kw
11.切边和斜剪速度：15 m/min
12.切边和斜剪机电机功率：5.5kw
13.小车移动速度：15m/min. 变频可调，adjustable
14.滚剪刀片材质：H13
15.刀片直径：280mm
16.斜剪机夹送辊直径：280mm
17.双剪内宽：1600mm
18.单剪内宽：1800mm

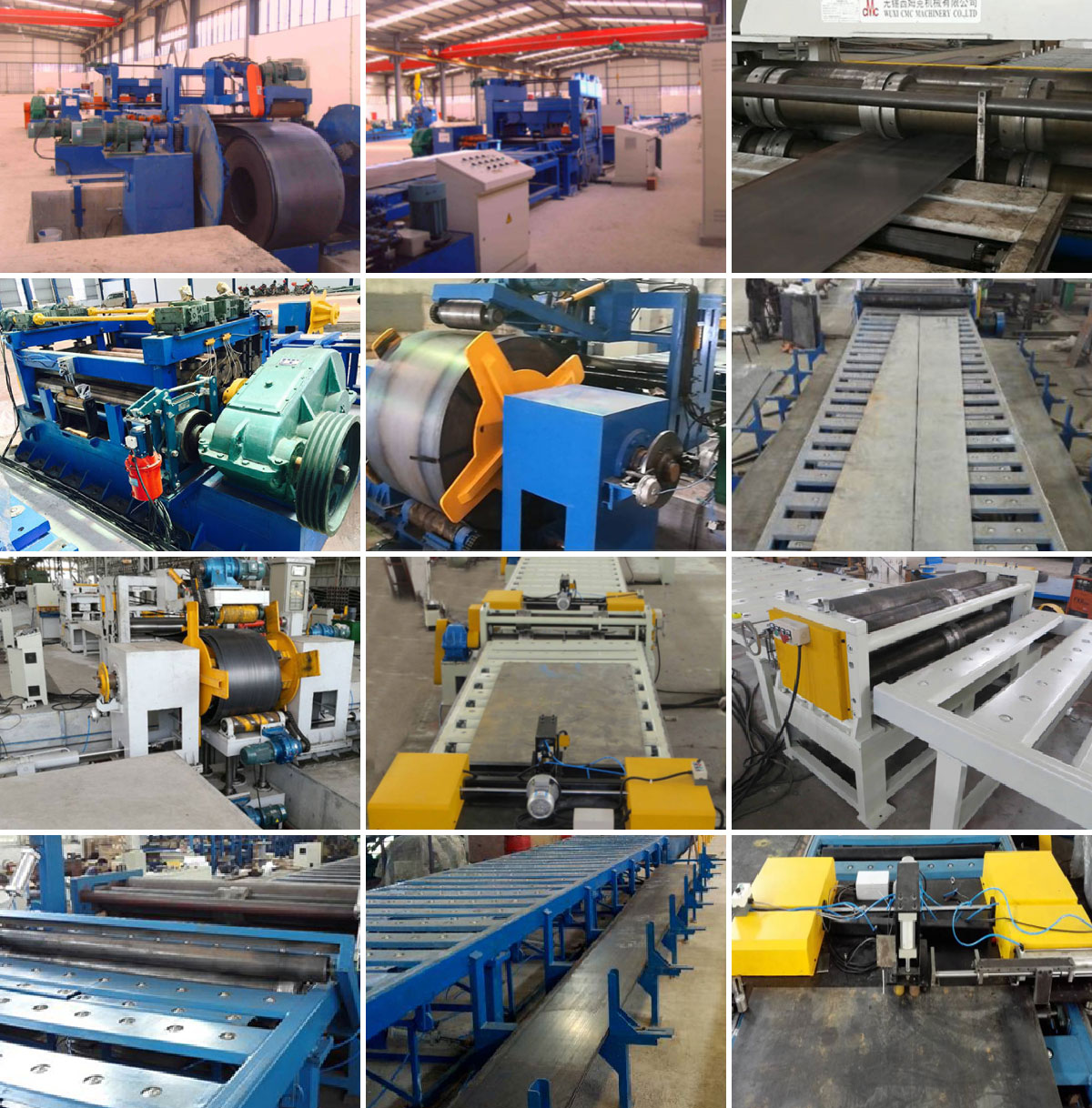

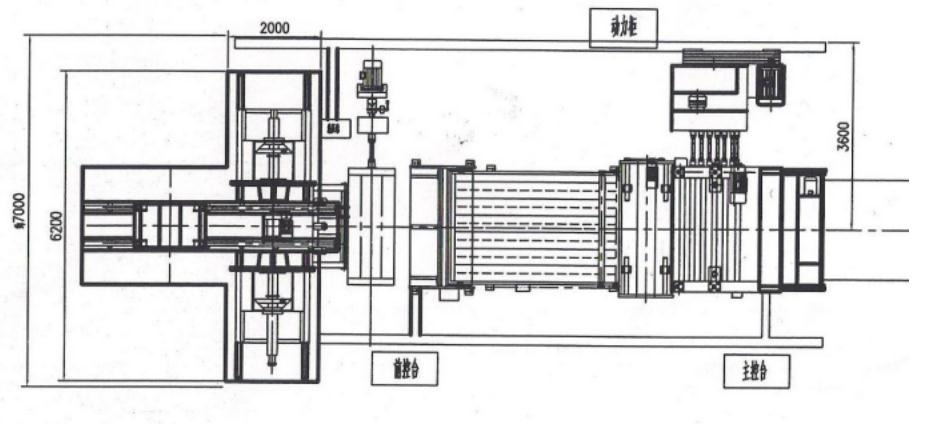

19.机器占地宽度：7000mm
设备清单
1.液压上料小车，上下液压 电动水平移动
2.液压对顶式开卷机。
包含左右两个
液压顶紧，由油缸驱动对式开卷机架，可顶紧卷料。
结构：机体，滑动机座，主轴，锥度装料盘，移动油缸。
主要功能：固定钢卷实现被动开卷。装有一套手动刹车装置，根据带卷涨力调节。横向行程由双面移动油缸完成。根据带卷的宽度调节对中心两油缸可同时左右偏移。
3.剥头引料装置
用于对卷料的毛料铲头，将板料引入牵引。液压提升、液压压紧，防止卷料松散，并配合剥头引料装置将板料引入牵引辊。动力牵引通过两夹辊牵引板料，上夹辊液压升降。
结构：引料架、引料辊、引料电机链轮、链条、升降油缸、铲头托板、伸缩面板、驱动油缸。
主要功能：辅助开卷，引料辊由电机驱动。帮助开卷机将板头引向铲板。然后引向送料夹辊，铲板可上下升降和前后伸缩，正常运行时，此装置全部退出工作位置。
夹送结构：机座、牌坊、滑块送料轴、传动电机、压下油缸组成。
主要功能：将板料送入后部设备，传动采用电机摆线针轮减速机加离合器。完成夹送待板料进入校平主机后，离合器脱开，上辊液压抬起，下辊由板料带动被动旋转。
4.中间滚道4米
5.导向装置
6.四重式校平机
7.可旋转剪板机
剪板机是生产线中对校平后的钢板进行横剪的设备。本生产线中设备QC12Y-6*2000液压摆式剪板机。
剪板机，可以相对中心线旋转3度，来适合路灯杆板料的剪切。 剪下的板料成平行四边形，这样的板料减少了材料的浪费和，适合下一道路灯杆工序。
机器机构及特点说明：钢板焊接，强度高，刚度好，液压上刀架摆动式，氮气回程缸平衡上刀架自重与回程，运动平稳快速。下刀片带前后微调机构，刀口间隙均匀度好，剪切直线度精度高。刀口间隙调整方便快捷，左右两边同步，刻度值指示。液压压料，稳定平缓，压脚垫采用聚胺脂材质，不伤害工件表面。
8.满足路灯杆长度的趟排，导向小车，自动装置
导向小车在双剪机的前面，含有定位挡块，保证下料的一致性。同时调节定位挡块的位置，可以获得，不同宽度的钢板，以满足不同尺寸的路灯杆。导向小车带电机驱动，根据需要生产的路灯杆的长度， 可以自动移动到，所需要的位置，夹持钢板，以控制板料滚剪的直线度。
每一个趟排辊子带有离合器和动力，电机驱动辊子时，带动钢板向前移动，到斜剪机前固定位置时自动停止。大大降低操作人员的劳动强度。
小车和双剪机均带有气动定位装置，保证下料的一致性和降低人工。
9.板料升起装置
这个装置包含两个气缸，根据板料的长度，可以被设置到不同的位置。
当板料移动到斜剪机前面，停下来后，这个装置将板料升起，便于板料被夹紧在小车上，向前移动。
10.双剪机，采用滚剪的原理，去除热轧钢板的不整齐的废边，获得路灯杆板材斜剪前，准确的板宽度。
采用上下2辊，4把刀片的结构，上下2辊为全螺纹，便于调节滚剪位置。
双剪机采用4KW电机驱动，通过减速机将动力传递给滚剪刀片。
带电动机，齿轮箱。
11．满足路灯杆长度的趟排，导向小车，自动装置
导向小车在斜剪机的前面，含有定位挡块，保证下料的一致性。同时调节定位挡块的位置，可以获得，不同斜度的钢板，以满足不同锥度比的路灯杆。导向小车带电机驱动，根据需要生产的路灯杆的长度， 可以自动移动到，所需要的位置，夹持钢板，以控制板料滚剪的直线度。
每一个趟排辊子带有离合器和动力，电机驱动辊子时，带动钢板向前移动，到斜剪机前固定位置时自动停止。大大降低操作人员的劳动强度。
小车和双剪机均带有气动定位装置，保证下料的一致性和降低人工。
12.板料升起装置
这个装置包含两个气缸，根据板料的长度，可以被设置到不同的位置。
当板料移动到斜剪机前面，停下来后，这个装置将板料升起，便于板料被夹紧在小车上，向前移动。
13.斜剪机，采用滚剪的原理，将双剪后的钢板斜剪，获得路灯杆板材的折弯前需要的斜度。
采用上下2斜剪辊和动力夹送辊，2把刀片的结构，上下2辊为螺纹，便于调节滚剪位置。
带电动机，齿轮箱。
14.出料趟排
适合客户所需长度的路灯杆板料，趟排由球支承，和支撑架所组成。
15.梯形板自动卸料和堆垛
在斜剪机之后，有两个气动夹紧送料辊，其作用是将梯形板送离斜剪机，下辊带气动离合器，带电机驱动。当板料停止移动时，上辊会升起给出卸料空间。
在出料趟排的下面有12组气动卸料装置，它们从台子的中间升起，形成两个斜面，使得两块梯形板分别滑向两边的堆垛架子。完成自动卸料和堆垛。
所有动作全部由PLC 程序来控制，自动完成。
16.电气控制系统
电气控制系统组成：电源控制操作台，可编程控制系统。包含变频器，用来控制小车的移动速度。
17.液压系统有液压站和相应的阀、管路、油缸组成
18.气动系统
用于小车，趟排的离合器，板料升起和落料系统。
19. 钢板纵剪机随机备件
四重式校平机
19. 钢板纵剪机随机备件
| No. | Item 名称 | Quantity 数量 | Remarks 备注 |
| 1 | Balde 刀片 | 2 | |
| 2 | Round ball for feeding 牛眼 | 30 | |
| 3 | 206 bearing seat 轴承座 | 6 | |
| 4 | bearing 轴承（NUP2307） | 4 | |
| small bearing 小轴承 | 5 | ||
| 5 | pneumatic pipe 气管直径8mm&10mm | 50m、20m | |
| 6 | fitting all kinds of 8mm和10mm接头， 各种接头 | 10 | |
| 7 | MAL32X25 Pnematic cylinder 气缸 | 3 | |
| 8 | Gear and chain 齿轮+链轮 | 3 | |
| 9 | chain wheel 链轮片 | 3 | |
| 10 | 3 toothed chain wheel 三齿链轮 | 3 | |
| 11 | Chain 链条 | 4.5m | |
| 12 | Complete joint and half joint for chain 链条全接头和半接头 | 10 | |
| 13 | Solenoid vavle 三联电磁阀 | 2 | |
| 14 | Limit switch 限位开关 | 8 | |
| 15 | Megnatic gauge seat 磁表座 | 6 | |
| 16 | feeler 塞尺 | 1 | |
| 17 | Seal belt 生料带 | 1 | |
| 18 | Cable fastener 扎带1把 | 1 |
