高杆合缝校直机
型号：HJZ-1000
应用范围：
1.主要适合于电力杆，高杆灯杆在折弯后，通过上面和侧面油缸将2片拼合起来，再通过手工进行点焊，便于下一道焊接工序的进行。
2. 为纵向焊接后的杆子校直
3. 为焊接后的杆子整圆，便于装配法兰。
主要技术参数
| 号 | 项目 | 单位 | 规格 |
| 1 | 型号Model | HJZ-1000 | |
| 2 | 适合高杆灯杆，电力杆的直径 | mm | 1000 |
| 3 | 适合高杆灯杆，电力杆的厚度 | mm | 10mm |
| 4 | 顶部油缸工作力 | KN | 1000 |
| 5 | 顶部油缸行程 | Mm | 650 |
| 6 | 顶部油缸活塞杆与下台面距离 | Mm | 1150 |
| 7 | 两侧缸顶出力 | KN | 300X2 |
| 8 | 侧缸行程 | mm | 400 |
| 9 | 两侧缸上下移动距离 | mm | 430 |
| 10 | 液压工作压力 | MPa | 25 |
| 11 | 工作台距底面高 | mm | 305 |
| 12 | 立柱内宽 | mm | 1450 |
| 13 | 电机总功率（双泵） | kW | 18.5+5.5 |
| 14 | 机器重量 | kg | 4000 |
| 15 | 主机外形尺寸 | mm | 1300*1900*2400 |
技术说明

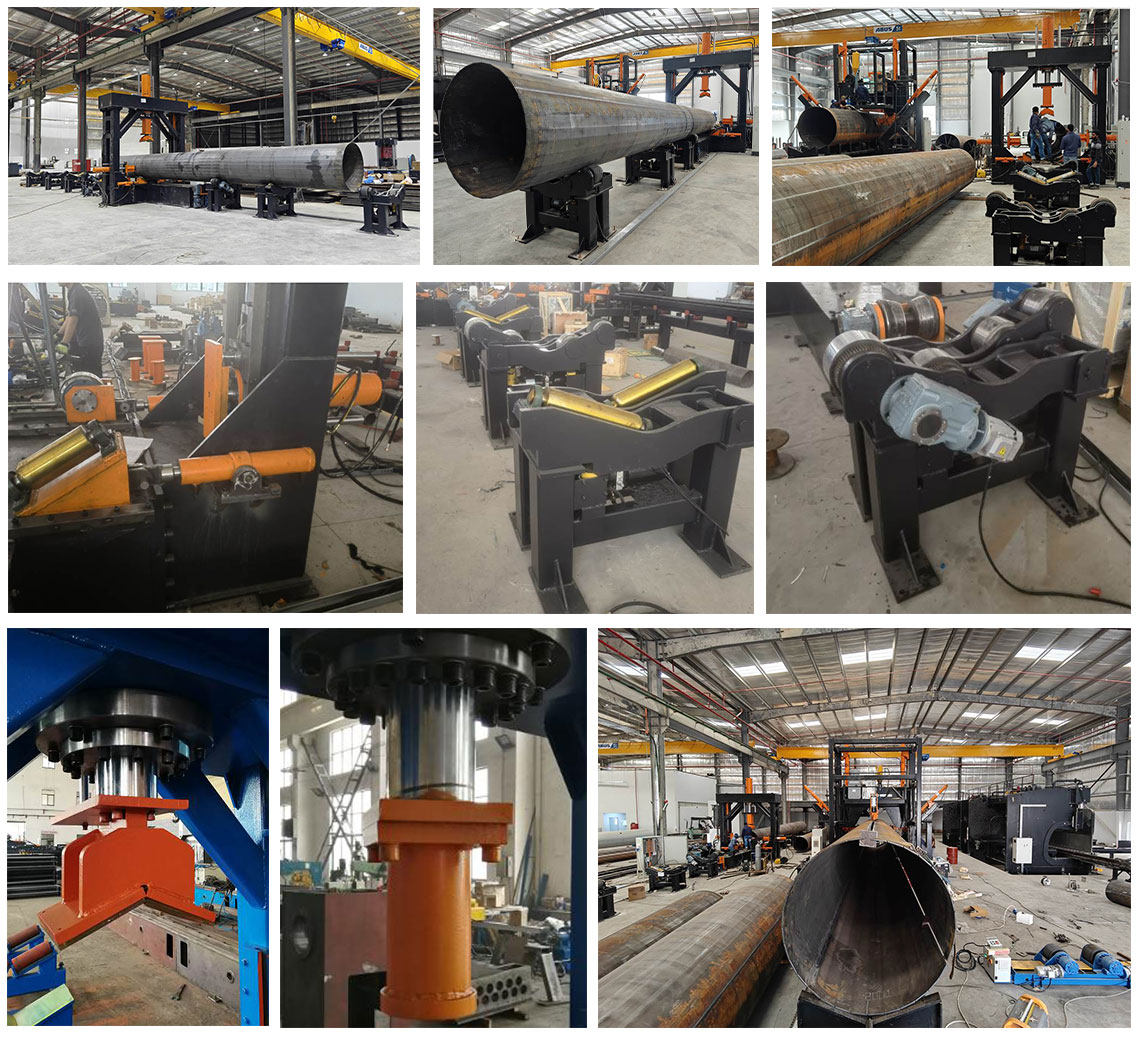

1、本机为三梁工作台结构，油缸按装于上横梁中央上下运行，两侧缸按装于主机两侧面,侧缸可作上下运行。
2、所有动作均为点动即按住相应的按钮即有相应的动作，松开后即停止，两侧缸可同时动作也可分别动作。
3、在机器的工作台前后位置按装两套托轮装置，以方便工件前后移动。
