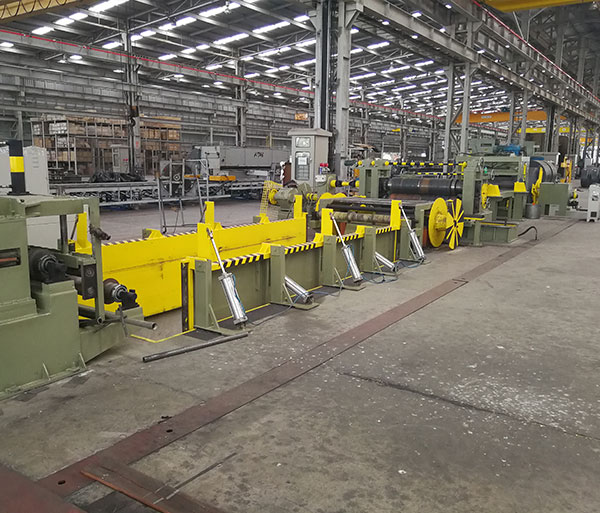

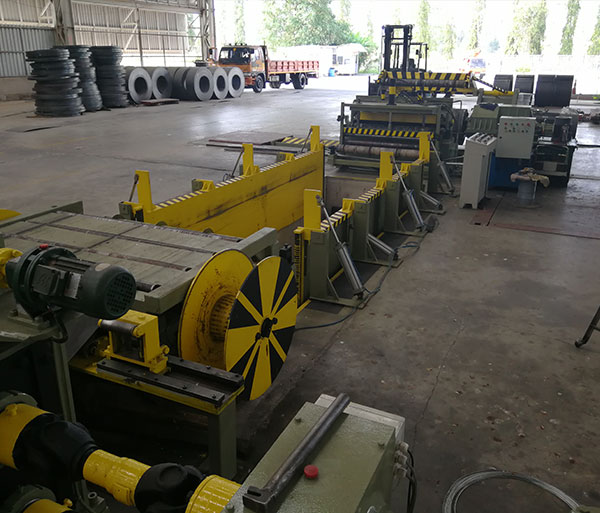

路灯杆分条线
描述:钢卷上料,开卷,分条,收卷和下料
应用:该生产线适用于钢卷开卷,板材分切和线圈钢分切工艺
技术参数:
1. 液压上料小车
该小车可以携带钢卷,使其上下移动。四轮导轮行走、上升和下降由液压缸驱动完成,小车的运行由电机和减速机完成。
2. 液压开卷机
液压对顶式开卷机,包括:左右两个,
液压顶紧,由油缸驱动对式开卷机架,可顶紧卷料
它由导轨式底座,支架,刹车装置,开卷轴和液压对顶式开卷头。
开卷头可以左右移动同时对中
它由框架式底座,液压导向臂,液压压头-引头机构,液压铲头机构,液压剥头机构,液压夹紧机构等组成。
3.1液压导向机构:由液压导向臂,压力导向钢轮,链轮和链条传动机构组成,配有5.5Kw摆线针轮减速电机等。
3.2液压铲头机构:由铲头外壳,液压铲头,铲头液压升降&平衡机构等组成。
3.3液压剥头机构:由导柱和导套,液压剥头压下&升降机构等组成。
3.4液压夹紧机构:由支架,滑块底座,2个夹送辊,上辊液压升降&压下机构,动力部件,齿轮箱组成。等等
4.工作台,长度:3米
有3只粗校校平辊,被动式。
6. 分条前的导向装置
导向装置由工作支架,导轨,丝杆调节和对中机构,主动导向基台,立式辊机构等组成
7.分条机组:
它由主机部分和动力组成。
动力部分:由动力基座,减速机,交流调速电机,齿轮分配箱,联轴器,离合器,连接件,万向十字传动等组成。
主机部分:由底座,固定式支架,刀轴大滑块,2个刀轴,主动支架,刀轴滑块,主动支架液压进出换刀调节机构,上刀轴电动提升&压下可调。
8. 收边丝机构:
它由支架,边丝轴,轴承座,2个边丝盘,链轮和链轮传动机构,减速机,联轴器,电机等组成
9. 缓冲坑&过渡桥:
它由支架,轴承座,滚道,支撑板组成,
地长×宽×深:作为技术参数
过渡台,液压缸升起。
它包括左右两部分
10. 分离&涨力装置,板支撑机构:
它由底座,轴承座,预分离轴承,阻尼支架,阻尼板,阻尼板液压升降&压下机构,涨力回复支架,2个涨力反射辊,分离&涨力支架,分离&涨力轴,液压压下&升降机构,液压板支撑机构,液压板支撑升降&平衡机构,配有分离板,尼龙垫片等。
11. 收卷装置
它由机座,收卷齿轮箱,液压涨缩卷取芯轴系统,推板,涨紧盘,斜楔式滑块涨&缩机构,液压夹紧钳口,膨胀&旋转油缸机构,制动机构,联轴器,液压主动支撑臂,支撑底座,配备交流调速电机等。
12. 液压卸料小车:
该小车可以携带分条后的钢卷,液压移动和升降,小车的运行由电机驱动。
13. 电气系统:
中央控制台。
它由电柜,主电控操作柜,辅助操作柜和其他电气设备组成,分条和收卷电机。
设备设有安全保护装置,有紧急停止和电源切断按钮,机器停止显示灯等。
14 液压系统:
液压功率25L / min
包括:液压站,阀,油箱,接头,软管,硬管等。
15.分条刀片,垫片,隔圈,密封圈列表(客户需要另外付钱)
