路灯杆钢板纵剪机

路灯杆钢板纵剪机，型号A10x2400,

专用于路灯杆梯形板的斜剪，包含板料和导向小车自动移动系统,梯形板自动卸料堆垛

机器的主要特点及用途

钢板纵剪机基于滚剪的原理，主要用于路灯杆生产用钢板的斜剪工艺过程，获得一头大，一头小的路灯杆钢板。

由趟排上的小车控制板料的斜度，进行滚剪，获得一头大，一头小的路灯杆钢板

技术参数和生产线组成

1.材料厚度：2~10mm, Q235, 2～8mm, Q345，

2.材料宽度：800-1600mm

3.长度范围：2000～12000mm ( 或者14米，按照客户要求)

4.斜剪速度：15 m/min.

5.斜剪机电机功率：15kw

6.导向小车移动速度：15m/min. 变频可调，adjustable

7.滚剪刀片材质：H13k

8.刀片直径：310mm

9.斜剪机夹送辊直径：310mm

10.斜剪内宽：2400mm

机器组成：

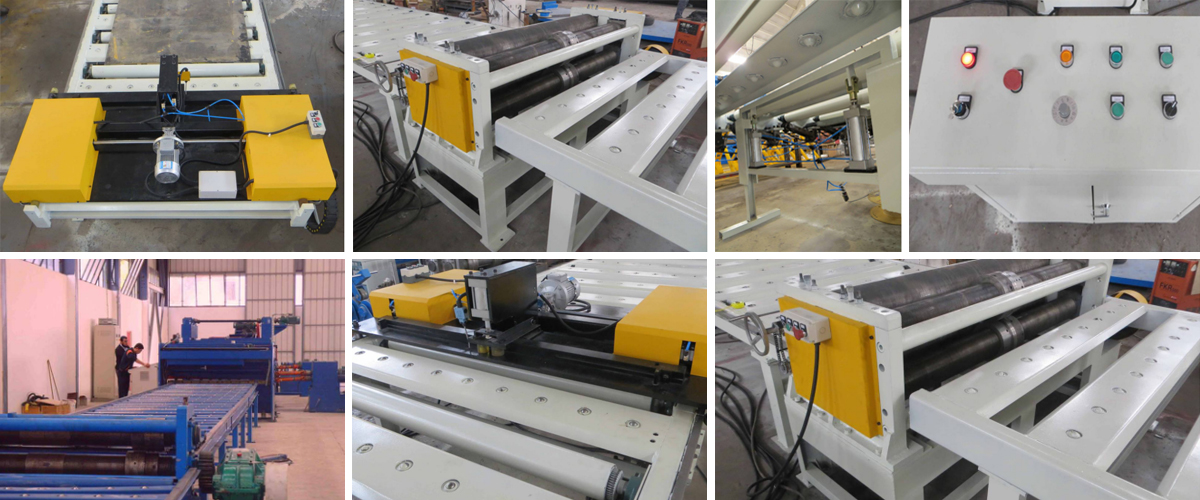

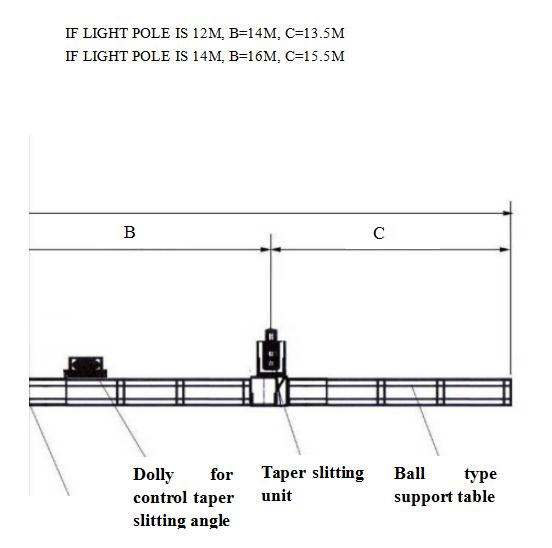

1.满足路灯杆长度的趟排，导向小车，自动装置

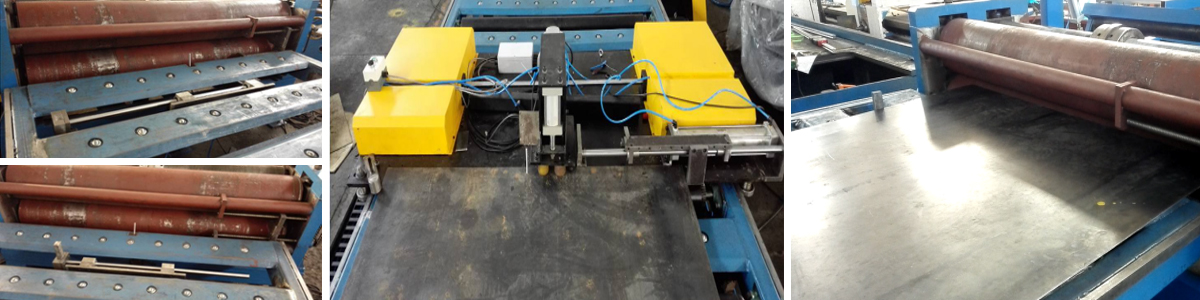

导向小车在斜剪机的前面，含有定位挡块，保证下料的一致性。同时调节定位挡块的位置，可以获得，不同斜度的钢板，以满足不同锥度比的路灯杆。导向小车带电机驱动，根据需要生产的路灯杆的长度，可以自动移动到，所需要的位置，夹持钢板，以控制板料滚剪的直线度。

每一个趟排辊子带有离合器和动力，电机驱动辊子时，带动钢板向前移动，到斜剪机前固定位置时自动停止。大大降低操作人员的劳动强度。

小车和斜剪机均带有气动定位装置，保证下料的一致性和降低人工。

2.板料升起装置

这个装置包含两个气缸，根据板料的长度，可以被设置到不同的位置。

当板料移动到斜剪机前面，停下来后，这个装置将板料升起，便于板料被夹紧在小车上，向前移动。

3.斜剪机，采用滚剪的原理，将双剪后的钢板斜剪，获得路灯杆板材的折弯前需要的斜度。

采用上下2斜剪辊和动力夹送辊，2把刀片的结构，上下2辊为螺纹，便于调节滚剪位置。

带电动机，齿轮箱。

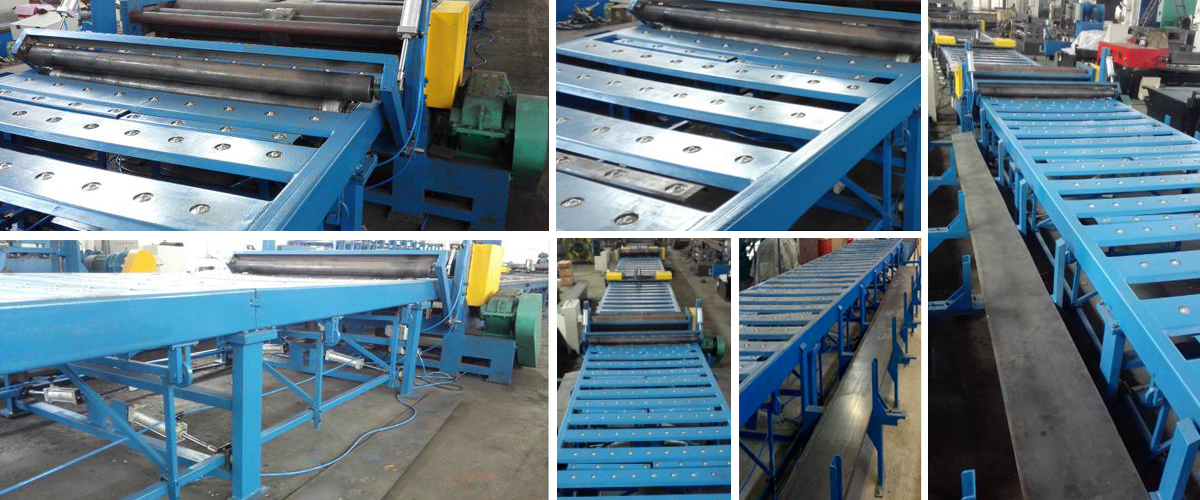

4.出料趟排

适合客户所需长度的路灯杆板料，趟排由球支承，和支撑架所组成。

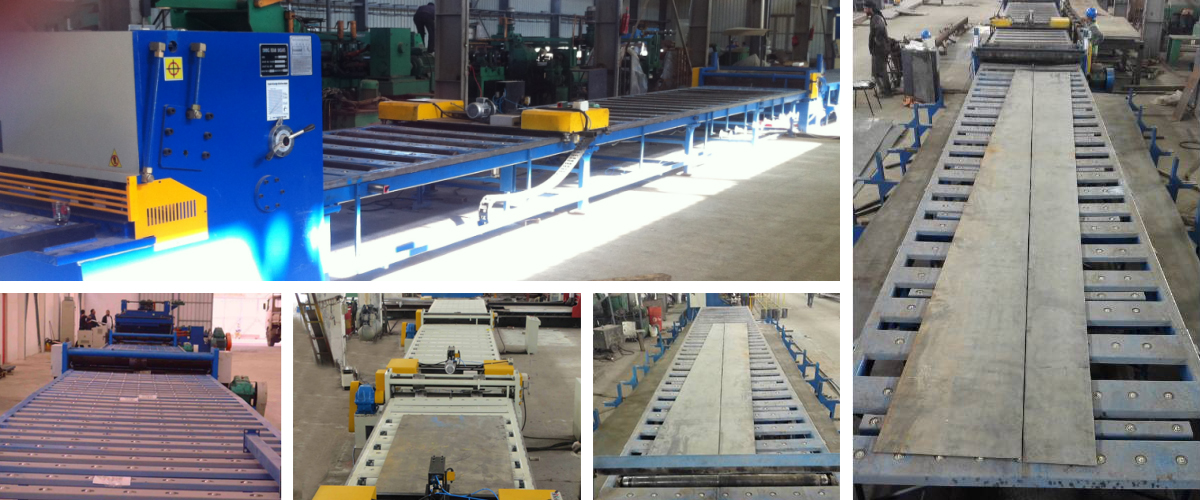

5.梯形板自动卸料和堆垛

在斜剪机之后，有两个气动夹紧送料辊，其作用是将梯形板送离斜剪机，下辊带气动离合器，带电机驱动。当板料停止移动时，上辊会升起给出卸料空间。

在出料趟排的下面有12组气动卸料装置，它们从台子的中间升起，形成两个斜面，使得两块梯形板分别滑向两边的堆垛架子。完成自动卸料和堆垛。

所有动作全部由PLC 程序来控制，自动完成。

6.电气控制系统

电气控制系统组成：电源控制操作台，可编程控制系统。包含变频器，用来控制小车的移动速度。

7.气动系统

For dolly and table clutch, plate rising ,plate unloading device etc.
